OPTIV影像測量?jī)x如何快速“搞定”多種手機零部件測量

Optiv Advance 862 影像測量?jī)x是ADVANCE影像儀系列的大型號，機身以固定式結構，為機身框架。機型配置豐富傳感器，是性能穩定的3D復合式測量?jī)x，被廣泛應用于平板電腦、手機零部件、精密機械加工等行業。

接到客戶測量需求，對手機零部件多種內部零件找到解決方案。

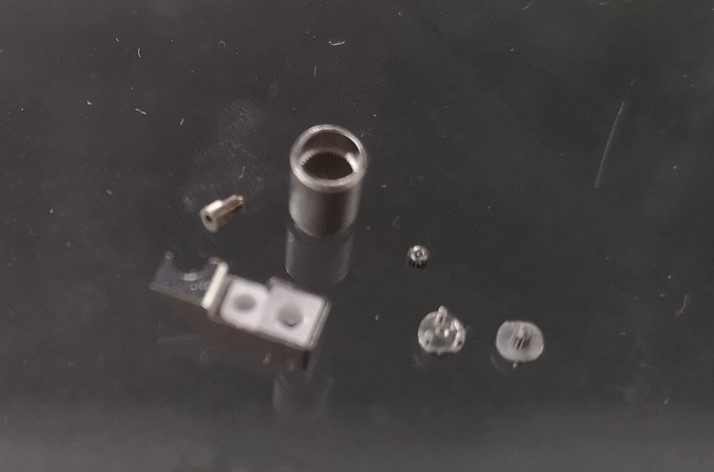

手機零部件測量的產品：行星架、行星輪、滑塊組件、輸出座、輸入齒輪、外殼，共六種產品。*的長度/直徑6mm，最小的直徑1mm。

按客戶提供的測量SOP進行全尺寸測量，主要測量：1、齒輪齒頂圓直徑、齒根圓直徑、2、同心度、3、兩圓中心距、陣列圓孔角度4、圓臺突起高度等。

測量條件及項目
1. 使用Optiv Advance 862 影像測量?jī)x測量工件相關尺寸。
2. GRR測試，每種工件三次靜態重復性，三次動態重復性
3．無對應的治具，直徑放置在平臺上測量

根據產品的大小及邊界檢測要求，配置Optiv Advance 862 影像測量?jī)x機型，搭載電動無級變焦鏡頭，配置工業級彩色相機。PCDMIS PRO測量軟件、白光傳感器。

部分尺寸為高度差，公差40um，目前測試動態重復性15um-20um，Optiv Advance 862 影像測量?jī)x增加白光替代影像聚焦重復性會更好，效率更高。但對于這類比較小的零件，白光與影像的偏置值修正不準確也會對測量結果造成影響。

測量結果
通過Optiv Advance 862 影像測量?jī)x輸出測量結果，除部分特征邊界毛刺較多，與理論形狀差異較大，邊界不清晰外，大部分二維尺寸靜態重復性、動態重復性、高度尺寸影像聚焦重復性都很高，。
